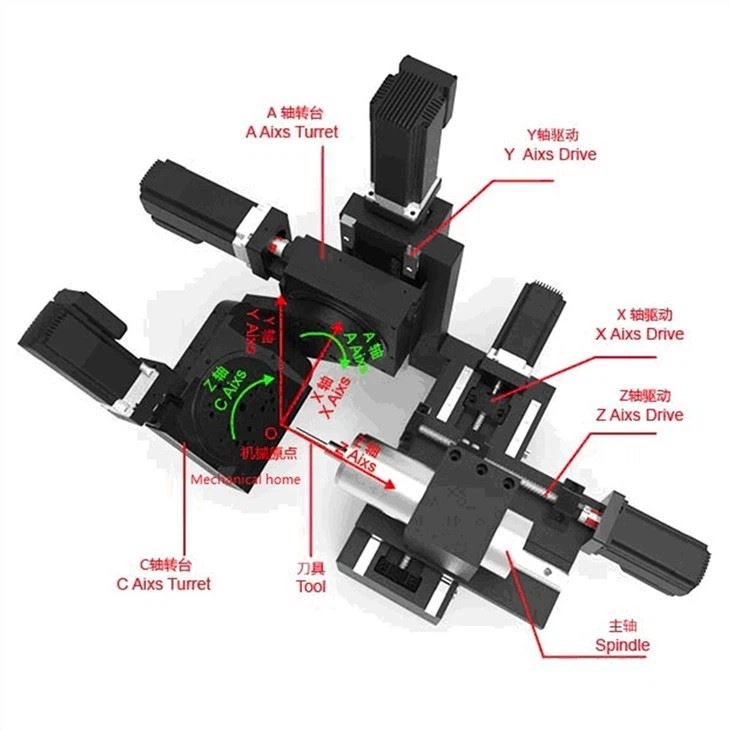

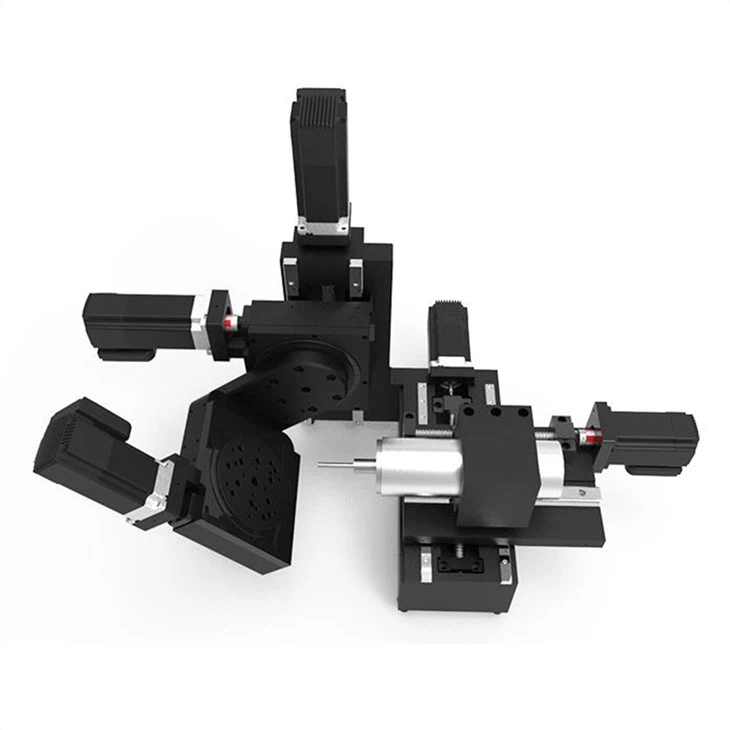

Lavorazione CNC a 5 assi
La versione di aggiornamento della lavorazione CNC a 5 assi utilizza il servomotore n. 57, la normale velocità di movimento del motore entro 2,5 m / min e la velocità del servo può essere entro 12 m / min, servo senza rumore, alta reazione, precisione di posizionamento, avvertimento senza passaggi.

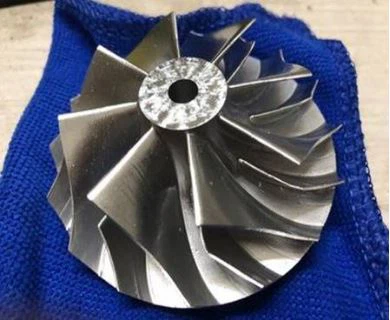

Supporto NC desktop per fresare materiale come plastica comune, lega di alluminio, legno, rame, oro, argento, cera, materiali diversi
può utilizzare diversi bit dello strumento, senza utilizzare la chiave inglese, funzionamento facile.
Video di prova
Un progetto di test CNC a cinque assi acquistato dal team di robot intelligenti del MIT.
（Diversi i progetti progettati dal team, tra cui MIT Mini Cheetah:https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkge la soluzione Cubo di Rubik più veloce al mondo Domanda robot:https://www.youtube.com/watch?v=nt00QzKuNVYutilizza macchine Pocket NC per produrre parti per progetti robotici simili.）
Specifiche tecniche
| dimensione totale | 650 * 400 * 450 mm | dimensione del tavolo | 140 * 130 mm |
| peso totale | 60kg | peso massimo del tavolo | 74kg |
| asse x, y, z effettivi | x160*y200*z125 | a, c, movimento rotante effettivo | A:±10° C:360° |
| area di lavoro effettiva | x150*y150*z125 | a, dati di rotazione caxis | Cuscinetto rotante a rotolamento incrociato con riduttore a vite senza fine 1:50 |
| vite a sfere a tre assi | x& z: 1204 c7 y: 1605 c7 | guida lineare | x: hiwin mgn 12, y: hiwin mgn 15, z ： hiwin hgh20 |
| telaio | 6061T6 AI +45 amplificatore&spento; acciaio temperato | velocità di lavorazione | 2500 mm / min (materiali diversi hanno velocità diverse) |
| tipo di asse principale | Mandrino motorizzato con raffreddamento ad acqua Φ65mm 800W, 24000r / min | fissaggio delle parti | apparecchio in acciaio, supporto per apparecchio di prenotazione holeer50, 63,80chuck |
| a prova di polvere | tipo di organo coperchio antipolvere a prova di paraolio (trattamento impermeabile della tavola rotante) | strumento dimefension | ER110-7mm |
| Materiale | plastica, lega di ia, legno, rame, oro, argento, cera, ecc. | ||
| Asse | X | Y | Z | |||
| massima velocità | 98,4 ipm (pollici al minuto) 2500 mm / min | 98.4ipm 2500 mm / min | 98.4ipm 2500 mm / min | |||
| Risoluzione | 0.00024in 0,001 mm | 0.00024in 0,006 mm | 0.00024in 0,006 mm | |||
| Movimento massimo | 6,57 pollici (-2,95 ～ 3,62 pollici) 167 mm (-75 ～ 92 mm) | 8,38 pollici (-3,54 × 4,44 pollici) 213 mm (-90 ～ 113 mm) | 8,46 pollici (-0 ～ 0,1 pollici) 215 mm (-0 ～ 8,46 mm) | |||
| Ripetibilità del reset di homing | ± 0,000039 pollici 0,001 mm | ± 0,000039 pollici 0,001 mm | ± 0,000039 pollici 0,001 mm | |||
| Ripetibilità | carico: 0% | ± 0,0011 pollici ± 0,03 mm | carico: 0% | ± 0,0011 pollici ± 0,03 mm | carico: 0% | ± 0,0011 pollici ± 0,03 mm |
| Asse | A | C | Asse principale | |||
| massima velocità | 41.6°/s | 41.6°/s | Velocità dell'asse principale | 0-24.000 giri / min | ||
| Risoluzione | 0.08° | 0.08° | Produzione | 800w | ||
| Movimento massimo | ±110° | 360° | Cambio utensile | Chiave esagonale da 3 mm | ||
| Ripetizione homing | ±0.03° | ±0.03° | Frequenza del motore | 400Hz | ||
| Ripetibilità | 0 carico, ± 0,03 ° | 0 carico, ± 0,03 ° | Attrezzo | Portautensili ER11, max 7mm | ||
| Saltare | ＜ 0,02'' | ＜ 0,02'' | / | |||
| Controllo macchina | ||||||
| Software CNC desktop a 5 assi | Software percorso utensile: incluso post-processore Autodesk Fusion360 (consigliato), supporto PwerMill | |||||
Custodia in metallo Custodia V3
Scocca in lamiera V3, colore nero, piastra in alluminio spessa 2,5 mm, 750 * 500 * 600 mm
Il rotativo è cambiato da ingranaggio a vite senza fine a riduttore armonico e asse Z da guida lineare singola a doppia guida lineare.
Servomotore BLDC e viti a ricircolo di sfere C5, guide lineari HIWIN sono l'offerta standard.
Questa macchina CNC a cinque assi è adatta per lavorazioni complesse?
