Pocket CNC
velocità 0-24000rpm
Controllo del sistema Windows
Supporta il controllo del codice G
CAD o CAM Macinazione
Descrizione
Parametri tecnici
Descrizione dei prodotti

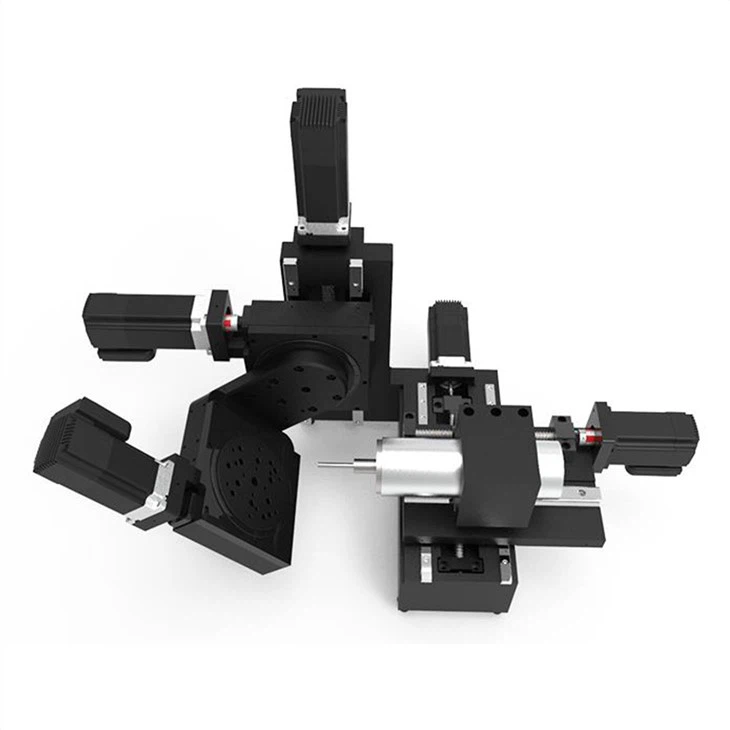

Pocket CNC
Pocket CNC è Pocket NC, supporto per macinare il materiale come materie plastiche comuni, lega di Al, legno, rame, oro, argento, cera, materiali diversi possono usare bit per utensili diversi, senza chiave per uso, un funzionamento facile
Puoi usarlo se hai esperienza in CAD/Cam ed è facile per te se hai familiarità con la macchina DNC a 3 assi.
Capacità a 5 assi:La macchina Pocket CNC offre una lavorazione a 5 assi, consentendo la creazione di parti complesse e intricate con angoli e geometrie multiple in una singola configurazione.
Dimensione compatta:Progettato per adattarsi a un desktop, la macchina Pocket CNC è compatta e portatile, rendendola adatta a piccoli seminari, hobbisti e ambienti educativi.
Alta precisione:La macchina è progettata per la lavorazione di precisione, consentendo agli utenti di produrre parti con tolleranze strette e alta qualità della superficie, che è essenziale per la prototipazione e la piccola produzione in scala -.
Utente - Interfaccia amichevole:La macchina Pocket CNC in genere viene fornita con un'interfaccia software intuitiva, che la rende accessibile sia per i principianti che per gli utenti esperti di operare e programmare in modo efficiente.
Specifiche tecnologiche
| Dimensione totale | 650 × 400 × 450mm | Dimensione della tabella | 140 × 130 mm |
| Peso totale | 60 kg | Peso maxtable | 74 kg |
| X, Y, Zaxis Efficace movimento |
X160×Y200×Z125 | A. Movimento efficace | A: ± 110 gradi, c: 360 " |
| Lavoratura efficace zona |
X150×Y150×Z125 | A.Caxisroting Data | 1:50 Reduttore di worm macinato Cuscinetto rotante a rotolamento incrociato |
| Vite a sfera di treaxis | X&Z:1204 C7 Y:1605 C7 |
Guida lineare | X: Hiwin MGN12, Y: Hiwin MGN15, Z: Hiwin HGH20 |
| Telaio | 6061t6 al + 45 acciaio estinto e temperato | Velocità di lavorazione | 2500 mm/min materiale diverso ha velocità diverse |
| Tipo di asse principale | φ65mm da 800 W di raffreddamento ad acqua sppilla motorizzata, 24000rmln | Funzione di parti | Apparecchiatura in acciaio, foro di prenotazione ER50 FXTure Stand, 63.80Chuck |
| Prove di polvere | Organo Typedust Copertura olio Dust a prova di polvere (trattamento impermeabile al tavolo rotante | Dimefension utensile | ER110-7mm |
| Materia | Plastiche, alalloy, legno, rame, oro, onde argentate, ecc. | ||
| Asse XYZ | X | Y | Z | |||
| Velocità massima | 98,4 IPM (pollici al minuto) 2500 mm/min |
98.4 IPM 2500mm/min | 98.4 IPM 2500 mm/min |
|||
| Risoluzione | 0,00024in 0,001 mm | 0,00024in 0,006 mm | 0.00024 pollici 0,006 mm |
|||
| Movimento massimo | 6.57in (-2.95-3.62in) 167mm (-75-92mm) |
8.38in (-3.54-4.44in) 213mm (-90-113mm) |
8.46in (-0-0.1in) 215mm (-0-8.46mm) |
|||
| Resetrepeabilità di homing | ± 0,000039 in 0,001 mm | ± 0,000039 in 0,001 mm | ± 0,000039 pollici 0,001 mm |
|||
| Ripetibilità | Carico: 0% | ± 0,0011in ± 0,03 mm |
Carico: 0% | ± 0,0011in ± 0,03 mm |
Carico: 0% | ± 0,0011in ± 0,03 mm |
| Asse | A | C | Asse principale | |||
| Velocità massima | 41,6 gradi /s | 41,6 gradi /s | Asse principale velocità |
0-24.000 giri / min | ||
| Risoluzione | 0,08 gradi | 0,08 gradi | Produzione | 800W | ||
| Movimento massimo | ± 110 gradi | 360 gradi | Attrezzo modifica |
Spanner esagonale da 3 mm | ||
| Ripeti di homing | ± 0,03 gradi | ± 0,03 gradi | Motore frequenza |
400Hz | ||
| Ripetibilità | 0 carico, ± 0,03 gradi | 0 carico, ± 0,03 gradi | Attrezzo | Holder utensili ER11, max 7mm |
||
| Salto | <0.02" | <0.02" | / | |||
| Controllo della macchina | ||||||
| Software CNC desktop a 5 assi | Software per il percorso utensile: incluso il processore di post - Autodesk Fusion360 (suggerito), Support PowerMill |
|||||
Applicazione di Pocket CNC
Produzione personalizzata
Le macchine tascabili CNC abilitano piccoli produttori e artigiani in scala - per creare prodotti di volume - personalizzati con funzionalità uniche, affrontando mercati di nicchia e richieste personalizzate.
Scopi educativi
Tabletop e desktop 5 - Asse CNC Machines offrono agli studenti un'esperienza pratica con la programmazione CAD/CAM e tecniche di lavorazione avanzata, migliorando le loro competenze per vari settori.
Protesi dentali
Piccole macchine a CNC a 5 assi sono utilizzate nel campo dentale per creare protesi dentali precise, corone, ponti e impianti. Forniscono l'accuratezza e la qualità della superficie necessarie per i restauri personalizzati che garantiscono una vestibilità perfetta e un comfort del paziente
Produzione di parti erospace
Le macchine CNC a 5 assi mini sono impiegate in aerospace per fabbricare componenti intricati come pale di turbine, parti del motore e strutture aeronautiche. Consentono agli ingegneri di creare parti aerodinamiche leggere con tolleranze precise.
Ricerca e sviluppo
Le macchine CNC a 5 assi Pocket NC sono utilizzate in ambienti di ricerca e accademici per la prototipazione, la sperimentazione con nuove tecnologie e la fabbricazione di componenti personalizzati per testare progetti innovativi.
Prototipazione rapida
Le macchine CNC a 5 assi desktop sono perfette per prototipi rapidi in settori come l'elettronica automobilistica, aerospaziale e di consumo, consentendo una rapida iterazione e produzione di prototipi complessi
Video:https://youtu.be/tnfe7e83vmuxslightings@xslightings.com ID WeChat: 13305858081
FAQ
Cos'è NC in CNC?
La forma completa di NC è il controllo numerico. La forma completa di CNC è il controllo numerico del computer . 2. in NC, usiamo i nastri di punzonatura e le schede di punzonatura come input.
Cos'è NC in CAD CAM?
Preparare rapidamente i modelli 3D e definire le configurazioni del lavoro per la programmazione Numerical Control (NC) utilizzando gli strumenti integrati del computer - AID DESGN (CAD).
Cos'è una macchina CNC tascabile e in che modo differisce dalle altre macchine a CNC?
Una macchina CNC Pocket NC è una macchina per la fresatura CNC Asse 5 - 5 - progettata per la lavorazione di precisione in applicazioni su piccola scala e prototipazione. A differenza delle tradizionali macchine a CNC, offre un'impronta più piccola e viene spesso utilizzato per creare parti complesse con alta precisione in spazi limitati.
Quali sono le applicazioni tipiche per le macchine tascabili a CNC?
Le macchine CNC Pocket NC sono comunemente utilizzate per la produzione personalizzata, la prototipazione e la produzione batch --. Sono ideali per produrre componenti dettagliati in settori come aerospaziale, automobili, dispositivi medici ed elettronica, dove la precisione e la complessità sono essenziali.
Cosa significa NC in Cam?
Il controllo numerico del computer è definito come il controllo automatizzato di macchine utensili (come esercitazioni, barre noiose, torni, mulini, ecc.) Per mezzo di un computer. Per definizione, qualsiasi macchina utensile può essere CNC, ma più spesso il termine è relegato alle macchine che eseguono la produzione sottrattiva.
Etichetta sexy: Pocket CNC, Cina, fornitori, produttori, fabbrica, personalizzato, all'ingrosso
Specifiche tecnologiche
| Dimensione totale | 650 × 400 × 450mm | Dimensione della tabella | 140 × 130 mm |
| Peso totale | 60 kg | Peso maxtable | 74 kg |
| X, Y, Zaxis Efficace movimento |
X160×Y200×Z125 | A. Movimento efficace | A: ± 110 gradi, c: 360 " |
| Lavoratura efficace zona |
X150×Y150×Z125 | A.Caxisroting Data | 1:50 Reduttore di worm macinato Cuscinetto rotante a rotolamento incrociato |
| Vite a sfera di treaxis | X&Z:1204 C7 Y:1605 C7 |
Guida lineare | X: Hiwin MGN12, Y: Hiwin MGN15, Z: Hiwin HGH20 |
| Telaio | 6061t6 al + 45 acciaio estinto e temperato | Velocità di lavorazione | 2500 mm/min materiale diverso ha velocità diverse |
| Tipo di asse principale | φ65mm da 800 W di raffreddamento ad acqua sppilla motorizzata, 24000rmln | Funzione di parti | Apparecchiatura in acciaio, foro di prenotazione ER50 FXTure Stand, 63.80Chuck |
| Prove di polvere | Organo Typedust Copertura olio Dust a prova di polvere (trattamento impermeabile al tavolo rotante | Dimefension utensile | ER110-7mm |
| Materia | Plastiche, alalloy, legno, rame, oro, onde argentate, ecc. | ||
| Asse XYZ | X | Y | Z | |||
| Velocità massima | 98,4 IPM (pollici al minuto) 2500 mm/min |
98.4 IPM 2500mm/min | 98.4 IPM 2500 mm/min |
|||
| Risoluzione | 0,00024in 0,001 mm | 0,00024in 0,006 mm | 0.00024 pollici 0,006 mm |
|||
| Movimento massimo | 6.57in (-2.95-3.62in) 167mm (-75-92mm) |
8.38in (-3.54-4.44in) 213mm (-90-113mm) |
8.46in (-0-0.1in) 215mm (-0-8.46mm) |
|||
| Resetrepeabilità di homing | ± 0,000039 in 0,001 mm | ± 0,000039 in 0,001 mm | ± 0,000039 pollici 0,001 mm |
|||
| Ripetibilità | Carico: 0% | ± 0,0011in ± 0,03 mm |
Carico: 0% | ± 0,0011in ± 0,03 mm |
Carico: 0% | ± 0,0011in ± 0,03 mm |
| Asse | A | C | Asse principale | |||
| Velocità massima | 41,6 gradi /s | 41,6 gradi /s | Asse principale velocità |
0-24.000 giri / min | ||
| Risoluzione | 0,08 gradi | 0,08 gradi | Produzione | 800W | ||
| Movimento massimo | ± 110 gradi | 360 gradi | Attrezzo modifica |
Spanner esagonale da 3 mm | ||
| Ripeti di homing | ± 0,03 gradi | ± 0,03 gradi | Motore frequenza |
400Hz | ||
| Ripetibilità | 0 carico, ± 0,03 gradi | 0 carico, ± 0,03 gradi | Attrezzo | Holder utensili ER11, max 7mm |
||
| Salto | <0.02" | <0.02" | ||||
| Controllo della macchina | ||||||
| Software CNC desktop a 5 assi | Software per il percorso utensile: incluso il processore di post - Autodesk Fusion360 (suggerito), Support PowerMill |
|||||
